CLT технология (X-Lam)



Cross Laminated Timber (CLT, X-Lam) в переводе с английского это поперечная клееная древесина. CLT панель - уникальный строительный материал для строительства частных домов, административных и общественных зданий.

Группа Компаний «Промстройлес» первой в России освоила индустриальное производство CLT плит с 2012 года.

По оценке европейских и американских аналитиков в области тенденций развития строительных материалов, в ближайшие тридцать лет строительная наука не сможет придумать ничего лучшего, чем CLT технология.

Ежегодный мировой прирост объемов производства CLT панелей составляет 20-25% (этот показатель выше, чем у каменной ваты РОКВУЛ, разработанной в 80-90 годах).

Дальнейшее развитие технологии уйдет в улучшение ее качественных характеристик, например, композитные CLT плиты с внедрением утеплителей и инженерных сетей внутрь плиты, а так же использование модифицированной древесины.



• 3-х слойные: толщина 60-129 мм
• 5-и слойные: толщина 80-215 мм
• 7-и слойные: толщина 226-301 мм
• 9-и слойные: толщина 180-360 мм
• CLT-термо: толщина 120, 200, 280, 360 мм
• CLT-акустик: толщина 120, 140, 160 мм

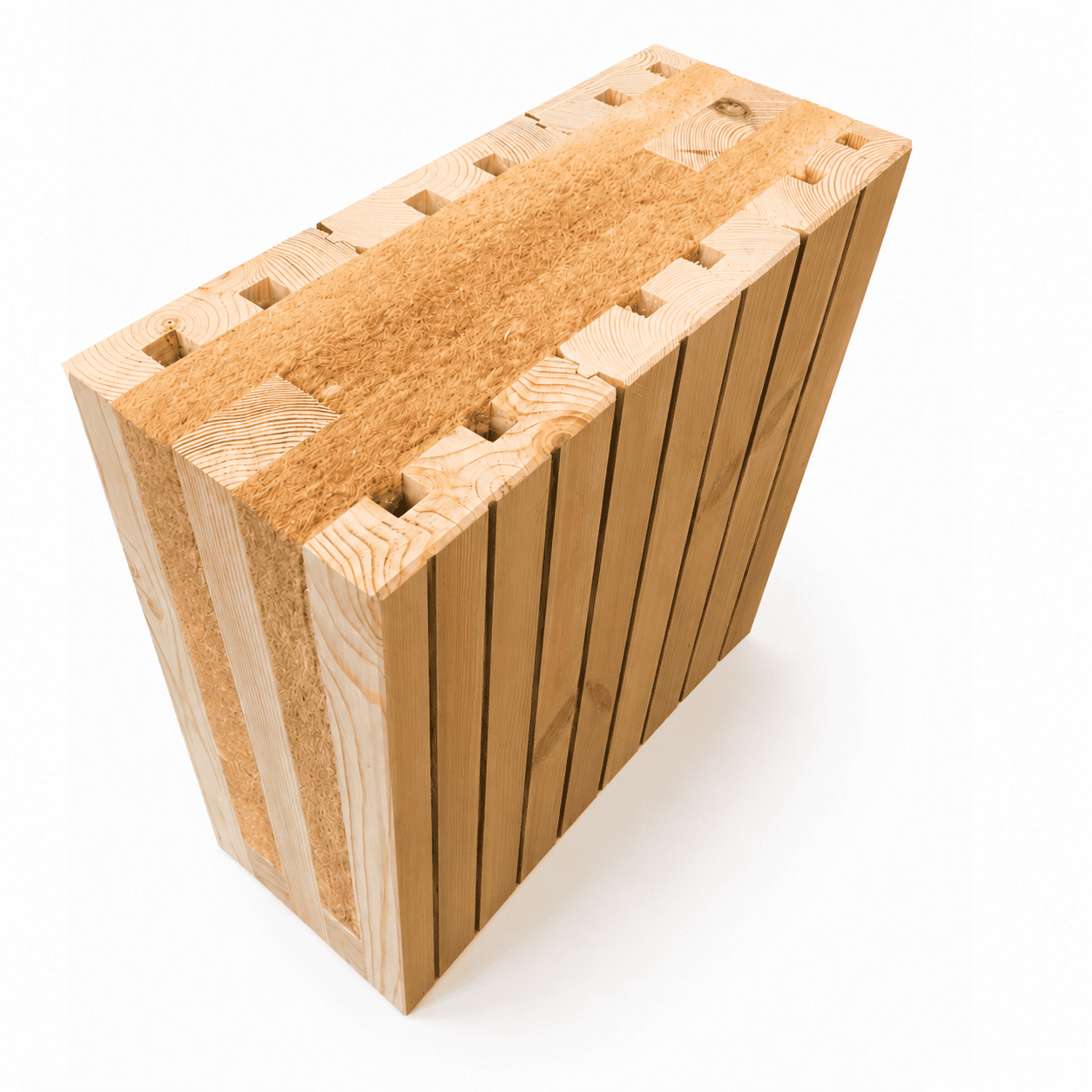

CLT-термо  – это композитная CLT плита, в которой какая то часть внутренних ламелей замещена утеплителем,  который аналогично древесине вклеен и запрессован.  Выбор утеплителя определяется требуемыми параметрами термического сопротивления наружных стен для конкретного климатического пояса. Наиболее часто используются древесный (Белтермо) или полиуритановый (ПИР)  утеплители.

В настоящее время  Группой Компаний «Промстройлес»  выпускаются плиты CLT термо   от R= 1,7 при толщине плиты 120 мм до R=7,5  при толщине 280 мм.

Для региона Санкт-Петербурга и Москвы требуемая R=3,2

Т.о.  возможно использование CLT термо  при строительстве объектов  с температурой до  минус 70 ⁰  C.

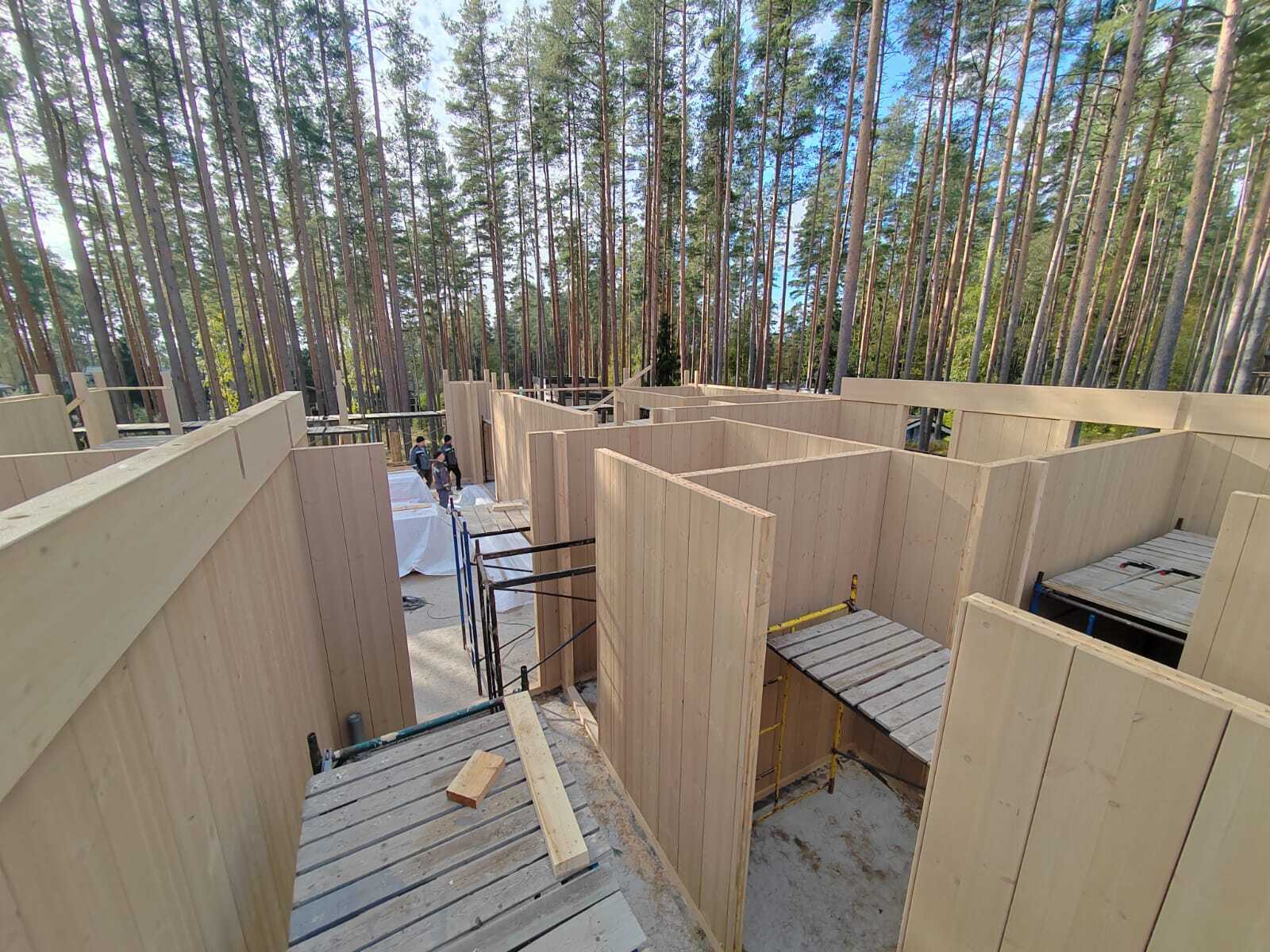

Разработана серия стандартных размеров CLT-плит для наружных и внутренних стен строений. Налажен выпуск типовых CLT плит по принципу номенклатуры домостроительных комбинатов ЖБ конструкций. Теперь из базовых типов CLT-плит возможно спроектировать и построить бесконечное количество вариантов домов и строений высотностью до 10-ти этажей.

ОСНОВНЫЕ ПРИНЦИПЫ:

• Стены подразделяются на наружные и внутренние.
• Во всех наружных и внутренних стенах выбраны каналы для прокладки электрических сетей.

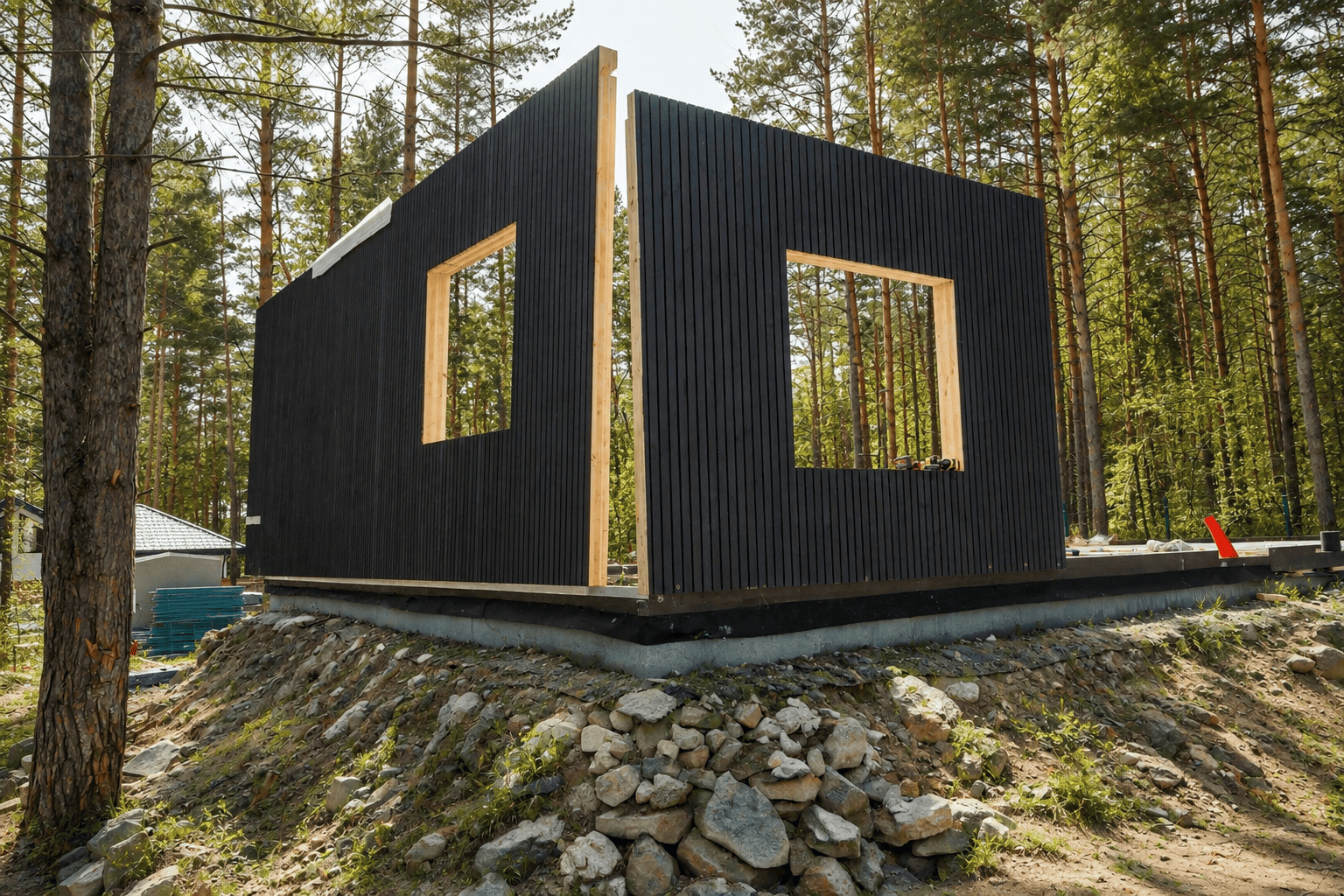

Наружные стены:

• имеют стандартную высоту, разные длины и две базовые толщины
• CLT-плита 100 мм (3S, кат. В) - одна лицевая сторона, вторая не лицевая, может быть дополнительно утеплена наружу по месту и отделана фасадными материалами (штукатурка, кирпич, камень, блок-хаус, планкен и т.п).
• CLT-термо 200 мм (5S, кат. А) - обе лицевые поверхности с запрессованным внутрь плиты утеплителем (PIR или Белтермо).

Внутренние стены:

• Имеют стандартную высоту, базовую толщину и разные длины.
• Базовая толщина 100 мм: CLT-3S-100, кат. А (обе лицевые поверхности).

Для дилеров и партнеров

• Компания «Промстройлес» приглашает строительные компании для взаимовыгодного сотрудничества.
• Подготовлены программы для B2B, обучающие программы, горячая линия для проектировщиков и строителей и дилерские программы по скидкам.





Модульный деревянный дом построенный по CLT технологии является на 100%  экологичным, т.к. внутренние стены, наружные стены, потолок и пол модуля – массивная клееная древесина.

- Модули из CLT плит  - это самая жесткая конструкция, в которой отсутствуют шарнирные соединения, как в традиционных каркасных модулях из дерева или металла. Даже, если будут «гулять сваи фундамента» модуль будет оставаться монолитно жесткой конструкцией.

- Благодаря монолитности конструкций стен, пола и потолка модульные дома из CLT плит непродуваемы и непромерзаемы.

- Благодаря использованию  CLT плит возможна реализация большого количества архитектурных планировок,  в отличие от каркасных модулей, где варианты планировок крайне ограничены.

- С учетом перспективности развития CLT технологии,  модульные дома  из  CLT плит будут высоко ликвидны, в отличие  от традиционных каркасных технологий, т.е. инвестированные  в строительство средства  будут возвращены быстро и с выгодой.

- Модульные дома из  CLT плит от Компании «Промстройлес» имеют все перечисленные выше достоинства технологии, а так же спроектированы таким образом, что бы заказчик мог применить любые инженерные системы отопления (теплые полы, радиаторы, конвекторы или их комбинацию)  с использованием котельного оборудования, а так же провести электромонтажные работы любой степени сложности, согласно дизайн-проекту.

- Так же,  немаловажным является то, что  плиты модулей  могут монтироваться по месту  без заводской сборки их  в 3D конструкцию,  т.о. открывая возможности для сотрудничества со строительными компаниями и с крайне отдаленными регионами.

По такому принципу  Компания отгружает комплекты  CLT плит для строительства домов в Южную Корею и Японию, Европу и США.





Разработана серия проектов фахверковых домов в комбинации с типовыми CLT-плитами. Теперь из базовых типов CLT-плит возможно спроектировать и построить бесконечное количество вариантов домов и строений и дополнять панорамные фасады фахверковыми конструкциями.

ОСНОВНЫЕ ПРИНЦИПЫ:

• Стены подразделяются на наружные и внутренние.
• Во всех наружных и внутренних стенах выбраны каналы для прокладки электрических сетей.
• Фахверковые конструкции изготавливаются индивидуально, согласно проекта.

Наружные стены (кроме фахверковых конструкций):

• имеют стандартную высоту, разные длины и две базовые толщины:
• CLT-плита 100 мм (3S, кат. В) - одна лицевая сторона, вторая не лицевая, может быть дополнительно утеплена наружу по месту и отделана фасадными материалами (штукатурка, кирпич, камень, блок-хаус, планкен и т.п).
• CLT-термо 200 мм (5S, кат. А) - обе лицевые поверхности с запрессованным внутрь плиты утеплителем (PIR или Белтермо).

Внутренние стены:

• Имеют стандартную высоту, базовую толщину и разные длины.
• Базовая толщина 100 мм: CLT-3S-100, кат. А (обе лицевые поверхности).

Для дилеров и партнеров

• Компания «Промстройлес» приглашает строительные компании для взаимовыгодного сотрудничества.
• Подготовлены программы для B2B, обучающие программы, горячая линия для проектировщиков и строителей и дилерские программы по скидкам.



Здесь Вы сможете узнать цены на стены, перегородки и плиты перекрытия из CLT-панелей в зависимости от категории, количества слоев, конфигурации ламелей. Кроме того мы предоставляем Вам подробную информацию о XLAM в разрезе цен. Указана здесь и стоимость дополнительных работ: шлифовки, выпилки и др.



 К неоспоримым преимуществам технологии следует отнести:

• Безусадочность и непродуваемость стен и стыков.
• Возможность комбинированной отделки внутренних и наружных стен без подготовительных работ.
• Возможность монтажа навесных фасадов.
• Допустимость использования кросс-брус панелей в межэтажных перекрытиях.
• Отсутствие динамических вибраций в межэтажных перекрытиях («эффекта батута»).
• Возможность строительства домов до 10 этажей.
• Высокая межкомнатная и межэтажная звукоизоляция.
• Возможность реализации любого архитектурного стиля.
• Стабильность размеров и статическая прочность во всех направлениях.
• Возможность 100% отделки и разводки сетей на заводе-изготовителе.
• Низкая теплопроводность (0,13 Вт/мК) и высокая удельная теплоемкость (2,10 кДж/кг).
• Снижение сроков строительства в 2 раза. Деревянная монолитная плита, склеенная в заводских условиях из высушенной древесины, не требует штукатурки, тем самым позволяя сократить время отделочных работ и сроки ввода здания в эксплуатацию.
• Возможность подбора на заводе лицевых ламелей по породам и сортам для финишной отделки.
• Увеличение внутреннего пространства за счет уменьшения толщины стен (на 1/3 по сравнению с бетоном и клееным брусом).





Перекрестно-клееные деревянные плиты стеновые и перекрытия для жилых и нежилых строений - сертификат соответствия качеству: ТУ-5367-001-54219568-2014.

Строительство многоэтажных домов из CLT плит. Конструкционная схема многоэтажного дома из CLT плит от компании «Промстройлес»

Комплексная застройка в среднеэтажном жилом строительстве. Технология CLT.



Видео производства CLT



Процесс изготовления CLT-панелей включает в себя несколько этапов:

• выбор пиломатериалов для плит;
• группировка сырья и строгание;
• нанесение клея;
• укладка ламелей перпендикулярными слоями под пресс, оказывающий давление на панели с четырех сторон;
• вырезка в изделии проемов под окна и двери, каналов для сетей, выборка ниш для утеплителя;
• обработка, маркировка и упаковка.

Вертикальные ламели плиты задают ее несущую способность, горизонтальные – продольную жесткость. Пять переклеенных слоев (досок) создают естественный пароизоляционный эффект.

Клеевой шов между ламелями формируется на молекулярном уровне и абсолютно безвреден, так как наш завод использует только сертифицированные в Европе клеевые системы.

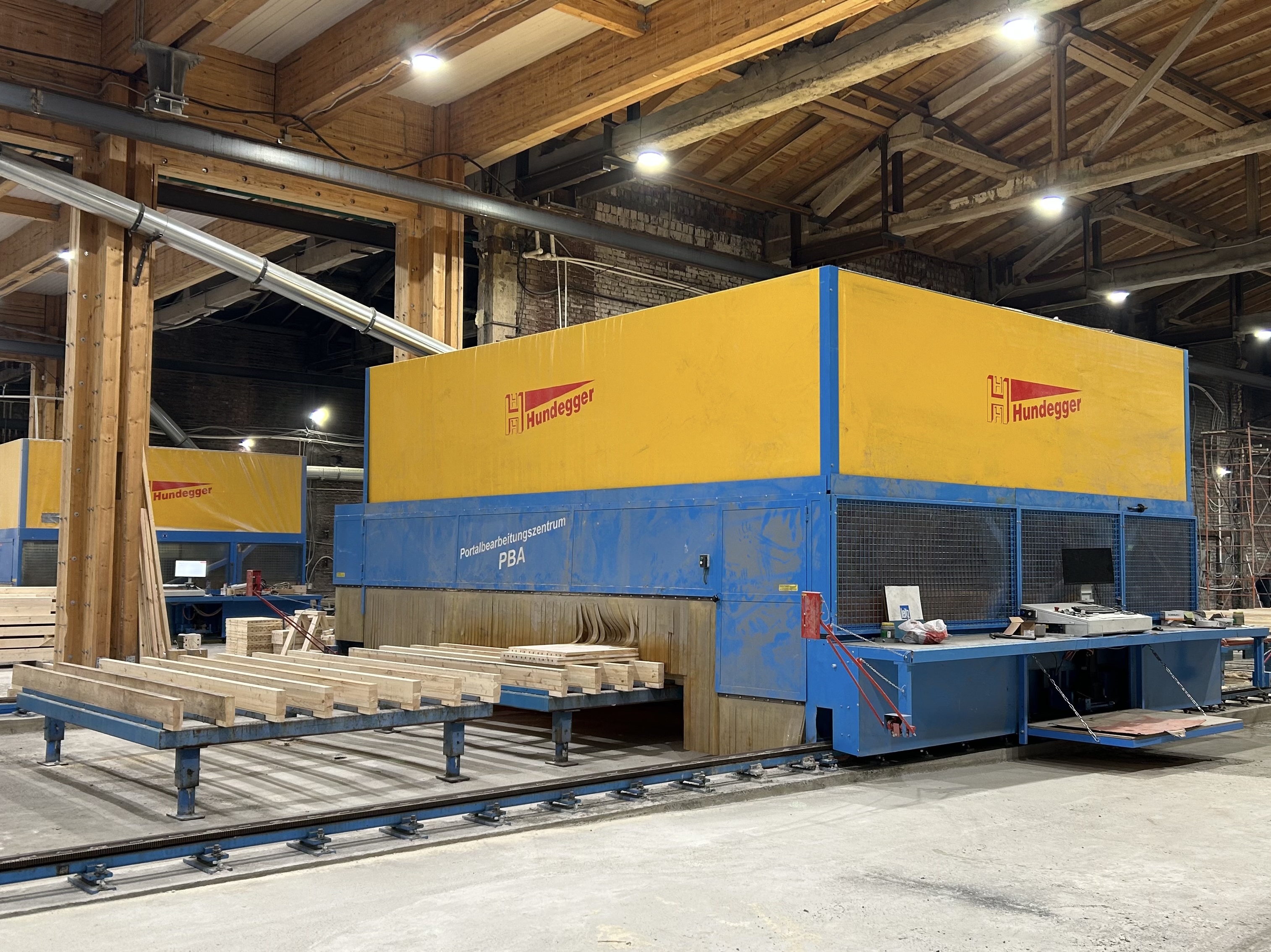

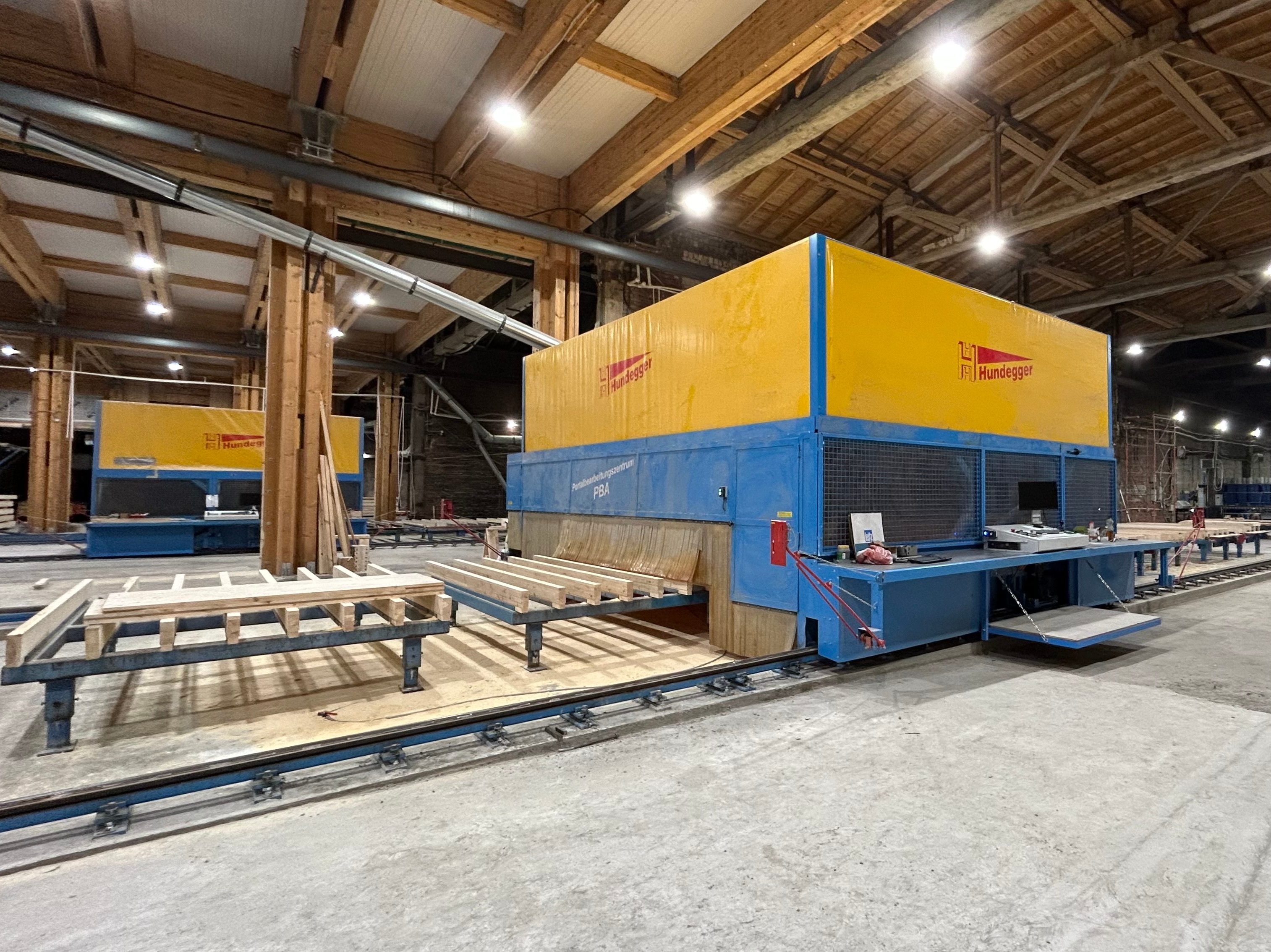

После склейки стены обрабатываются на многофункциональном CNC-центре портального типа. «Человеческий фактор» исключается, благодаря тому, что конструкторский файл считывает машина, и все операции выполняются автоматически.



СLT-панели изготавливаются из натуральной древесины хвойных пород (ель, сосна) с использованием клея, в составе которого нет формальдегидов и канцерогенов, поэтому материал является экологически чистым.



Последние  исследования и расчеты сделанные экономистами при возведении домов из CLT  показали, что готовый дом в конечном итоге  обходится заказчикам не дороже каркасных домов и домов из клееного бруса, при условии сохранения CLT плит, как конструкционного и отделочного материала, т.к. полезная площадь в домах из CLT плит, как минимум на 10% больше, при одинаковых габаритах дома, а видимые поверхности плит не требуют дополнительных вложений, кроме, как их окраски.

Таким образом, заказчик получает 100% отделку стен и 100% чистовые потолки. Если какие то стены необходимо отштукатурить или поклеить обои, то прямо к плите крепится два слоя гипсокартона по которому  и  производятся эти работы.

Пластика видимых поверхностей стен может быть, как монолитной по типу «мебельного щита», так и с нарезанными фасками в сопряжения досок любой конфигурации по виду «блок-хауса» или отделочной стеновой панели.





История появления CLT тесно связана с общемировым традициями в деревянном домостроении, развитием станкостроения и технологий производства. К 90-ым годам прошлого века сложилась следующая тенденция -  строительство велось: 80%   -  в деревянном каркасе, 10%  - в массивных самонесущих конструкциях (клееный брус) и 10 %  - в комбинированных вариантах, типа фахверк (разновидность каркаса).

Главная причина появления технологии CLT - это желание развитых стран использовать древесину в качестве основного строительного материала для повсеместного возведения малоэтажного и многоэтажного жилья. Первые CLT-панели были разработаны австрийскими учеными-инженерами еще в середине 90х годов, и уже к концу 90х на территории Австрии, Германии и Италии начали свою работу и первые заводы по индустриальному производству CLT плит.

На фоне роста популяризации идеи экологичного жилья, которое требует в том числе, и снижение вредных выбросов в атмосферу при производстве строительных материалов, CLT технология начала стремительно набирать популярность, и уже к середине 2000х годов были построены тысячи домов в Европе, Великобритании, Канаде и США. Первый завод в России и Восточной Европе по производству CLT плит заработал в 2012 году в Санкт-Петербурге под брендом "Промстройлес".
